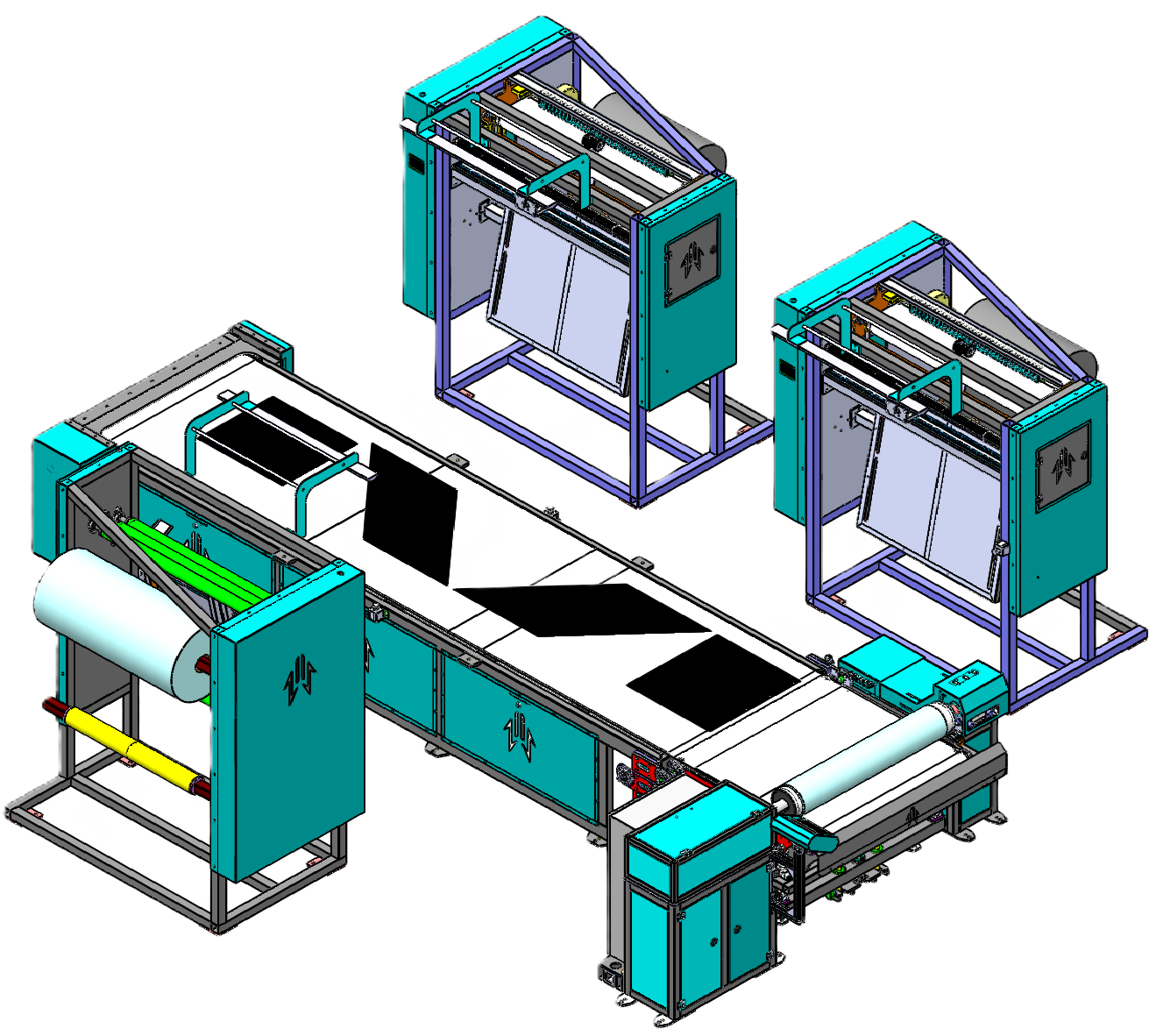

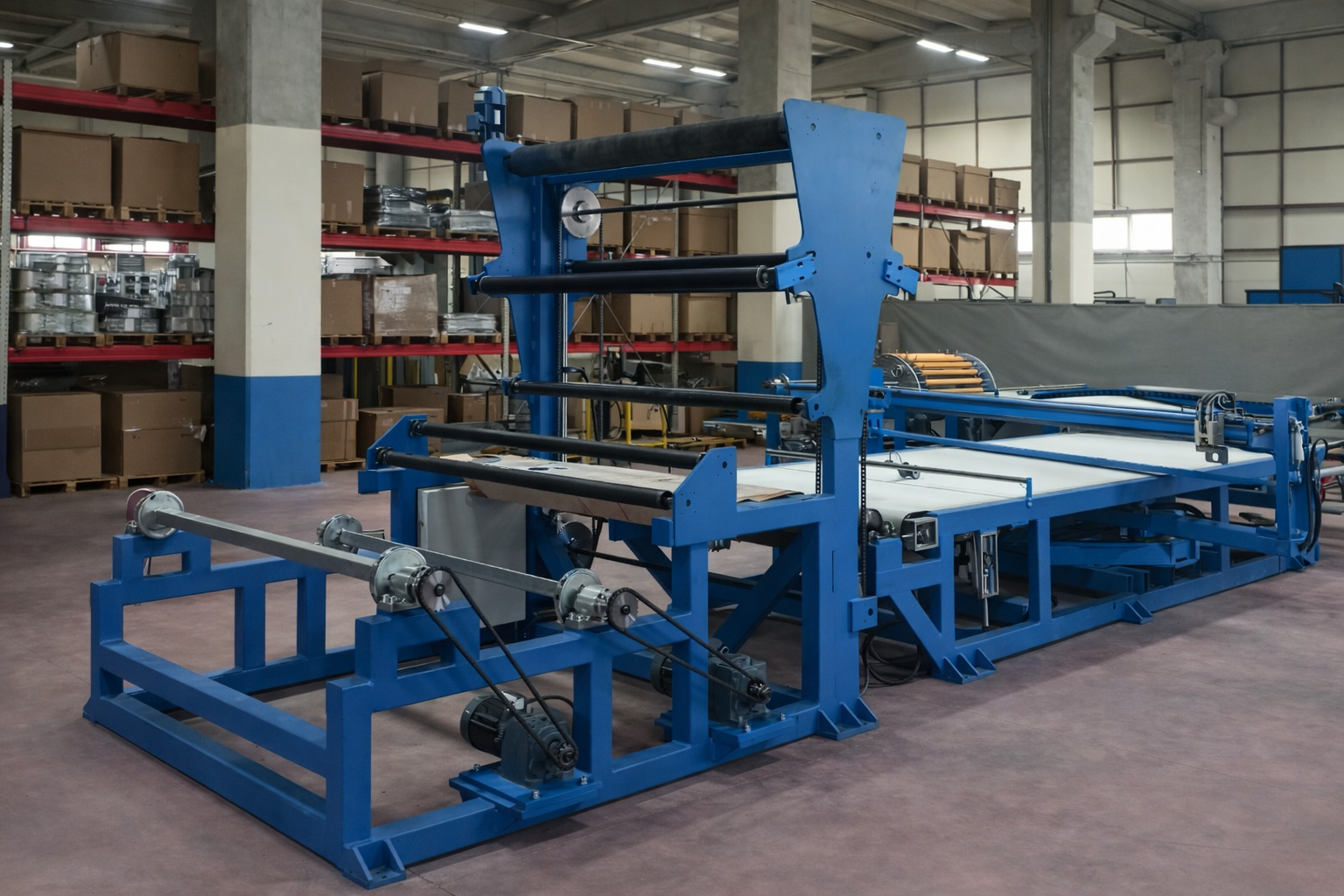

OKM-00, Otomatik Sarım Makinesi (OSM-00) için hazırlık aşaması olarak kord bezinin yüksek verimlilikle hazırlanması için tasarlanmıştır. Önemli bir özellik, kesilen parçaların uç uca birleştirilip yeniden sarıldığı entegre ekleme istasyonudur; bu sayede sonraki süreçlerde kesintisiz çalışma sağlanır. Sistem ayrıca opsiyonel otomatik astar soyma ünitesini de içerir. The OKM-00 is designed for the high-efficiency preparation of cord fabric, serving as the preparatory stage for the Automatic Air Spring Building Machine (OSM-00). A key feature is the integrated splicing station, where cut pieces are joined end-to-end and rewound, allowing continuous operation in downstream processes. The system also includes an optional automatic liner stripping unit.

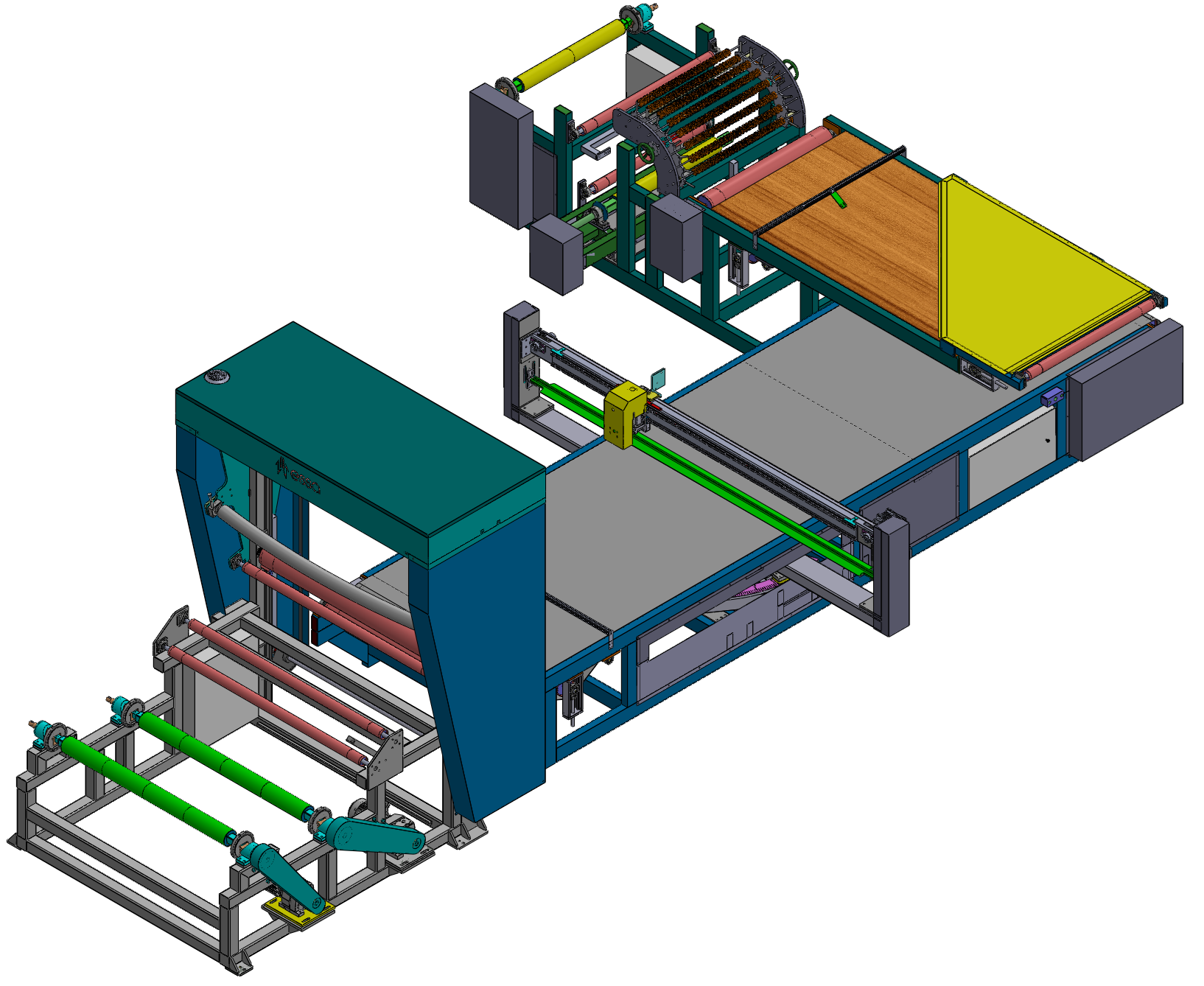

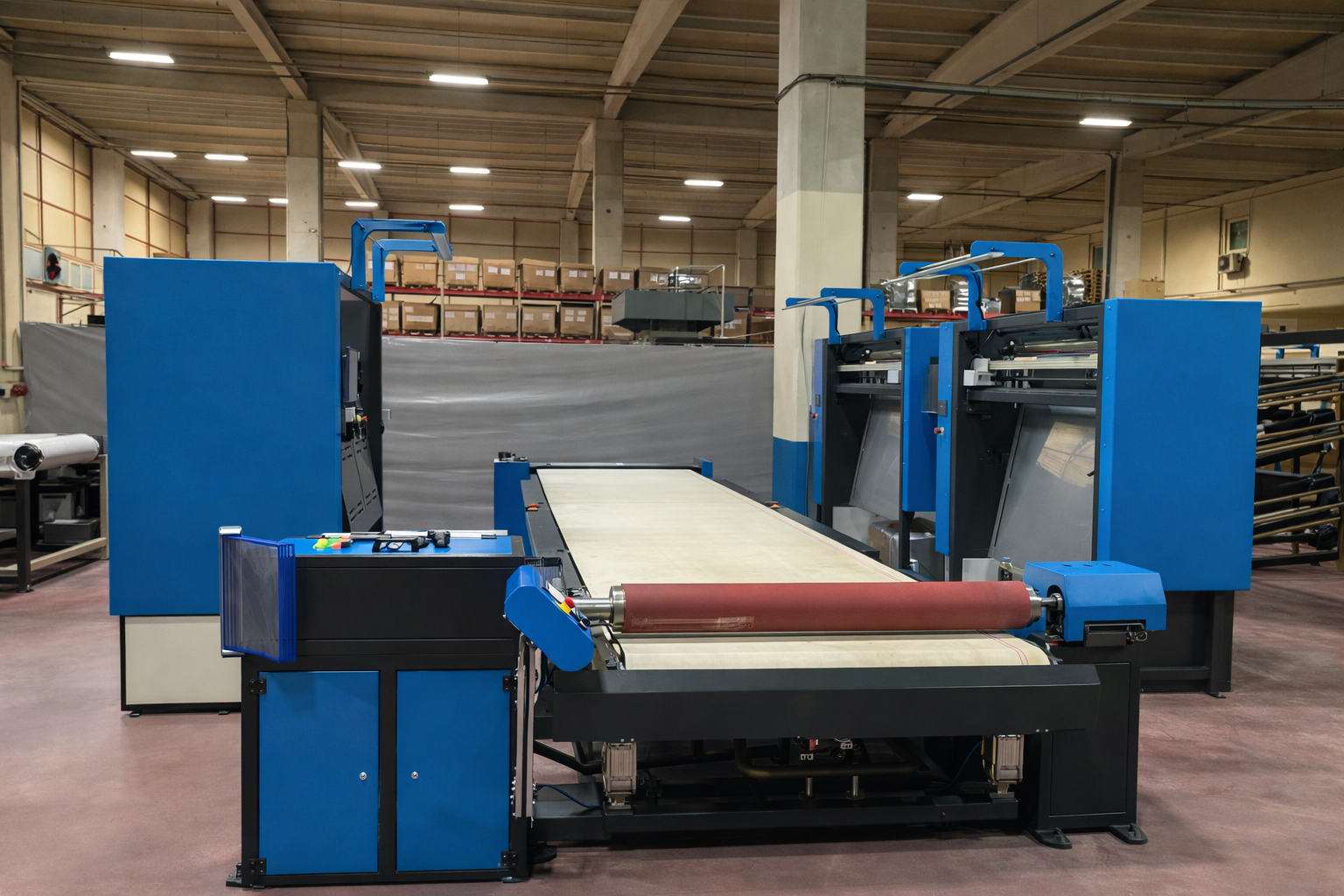

OSM-00, malzemelerin konveyör üzerine hassas yerleşimi için lazer konumlandırmalı, Asenkron Motor tahrikli malafa sistemine sahip tam otomatik bir sarım makinesidir. Ekli kord bezlerini ayırmak ve otomatik kauçuk kesimi için iki özel istasyon içerir. Pin merkezli montaj, malafa ve konveyör arasında 1° paralellik toleransı sağlayarak malzemenin buruşmasını önler. Delikli malafa tasarımı, hava destekli ürün tahliyesine olanak tanır. The OSM-00 is a fully automated building machine featuring an Asynchronous Motor driven drum system with laser positioning for precise placement of materials on the conveyor. It includes two specialized stations: one for separating spliced cord fabrics and another for automatic rubber cutting. The pin-centered assembly guarantees 1° parallelism tolerance between the drum and conveyor, preventing material wrinkling. The perforated drum design allows air-assisted product removal.

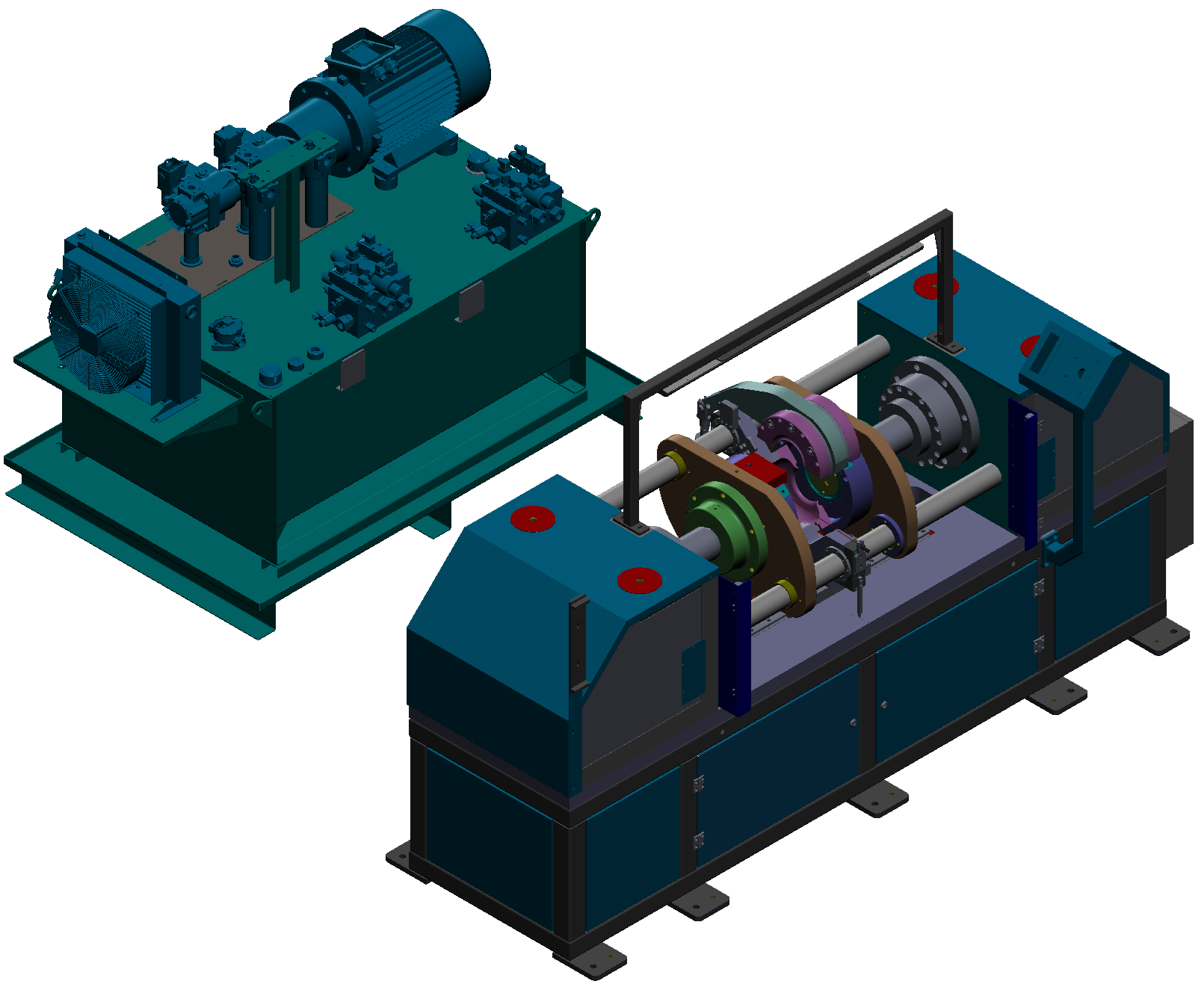

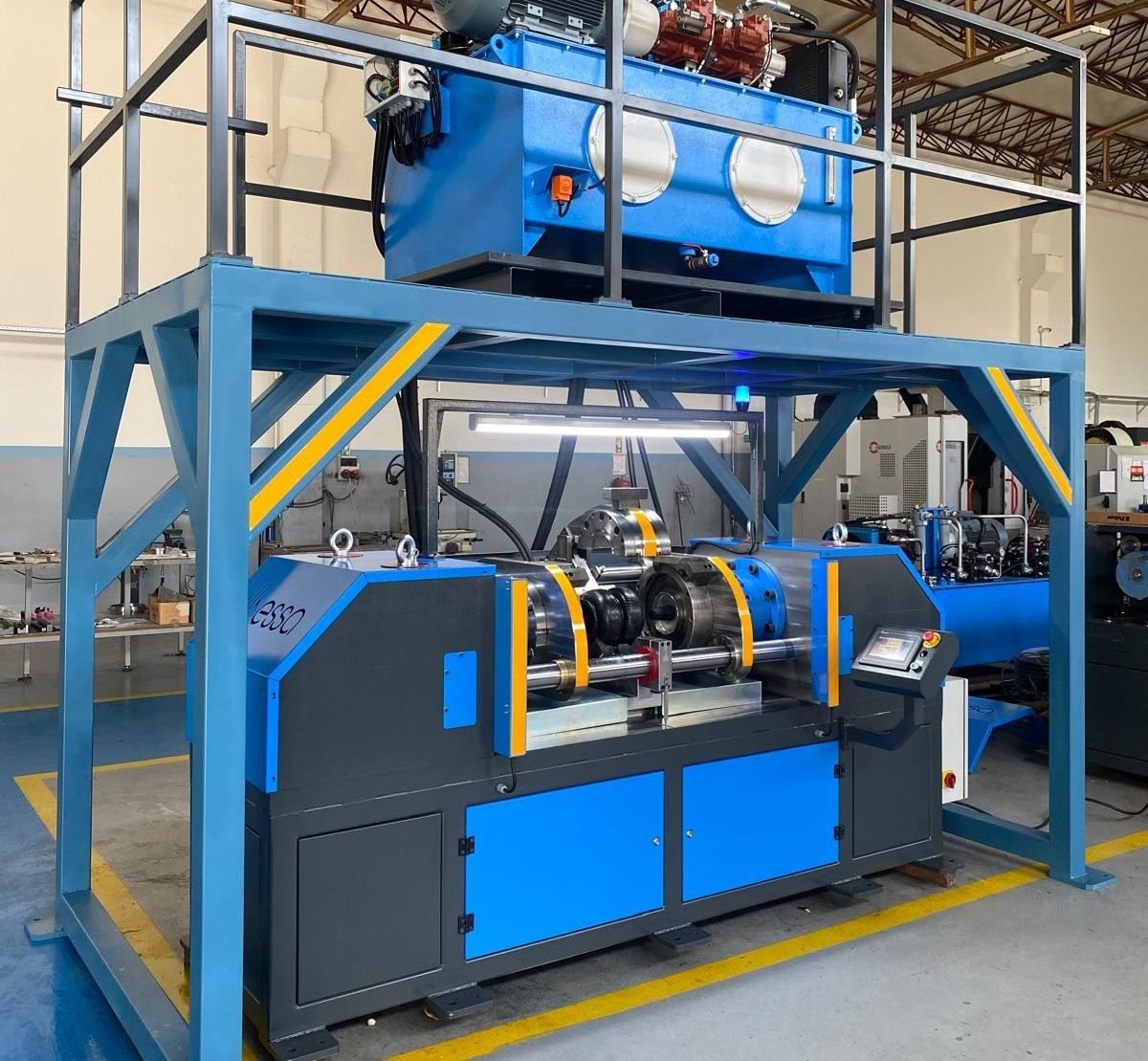

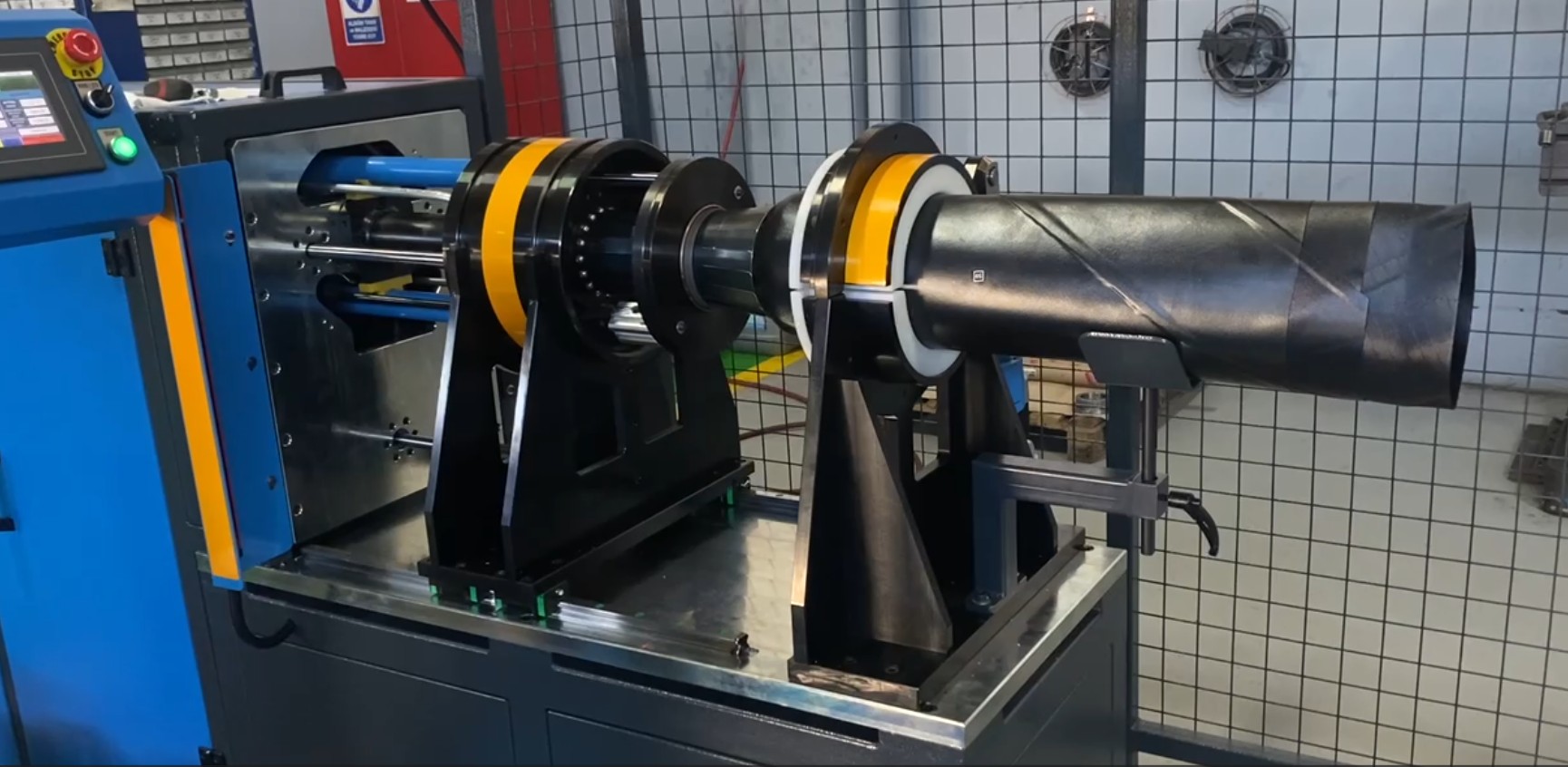

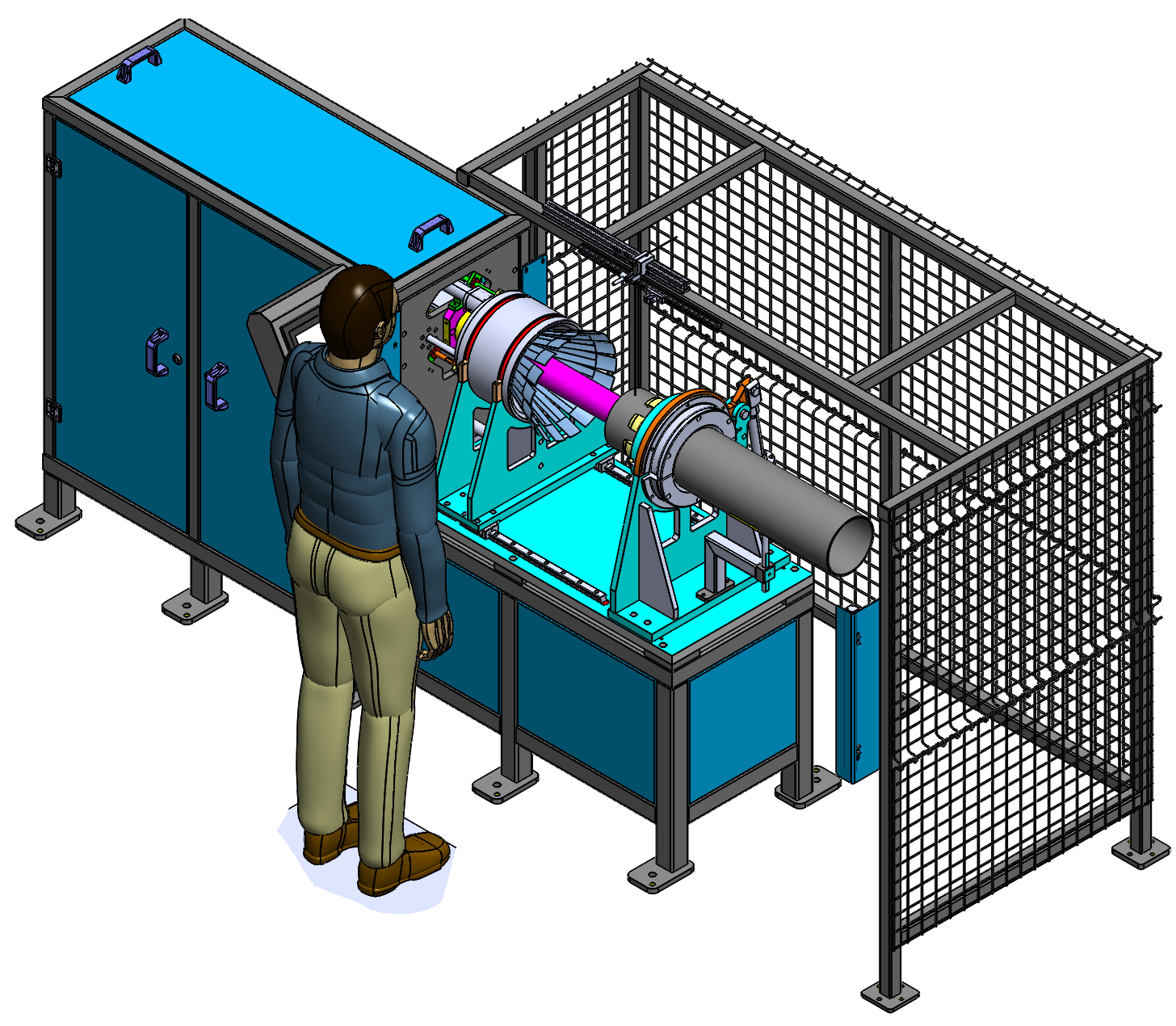

BTTM-00, büyük blok tel çapına sahip hava süspansiyon körüklerinin yüksek hassasiyetli üretimi için tasarlanmıştır. Blok telin tam yerleşimi için gelişmiş lazer referanslama kullanır. Makinenin tanımlayıcı özelliği Genişleyebilir Çelik Malafa Sistemi'dir. Alüminyum kullanan geleneksel tasarımların aksine, bu sistem yüksek mukavemetli çelik makaslar kullanarak üstün dayanıklılık ve aşınmasız çalışma sağlar. Hidrolik tahrik, işlem boyunca tutarlı güç ve hassasiyet sunar. The BTTM-00 is engineered for high-precision manufacturing of air springs with large bead diameters. It employs advanced laser referencing for exact bead placement. The machine's defining feature is the Expandable Steel Drum System. Unlike conventional designs that use aluminum, this system utilizes high-strength steel scissors, ensuring superior durability and wear-free operation. The hydraulic actuation ensures consistent power and precision throughout the turn-up process.

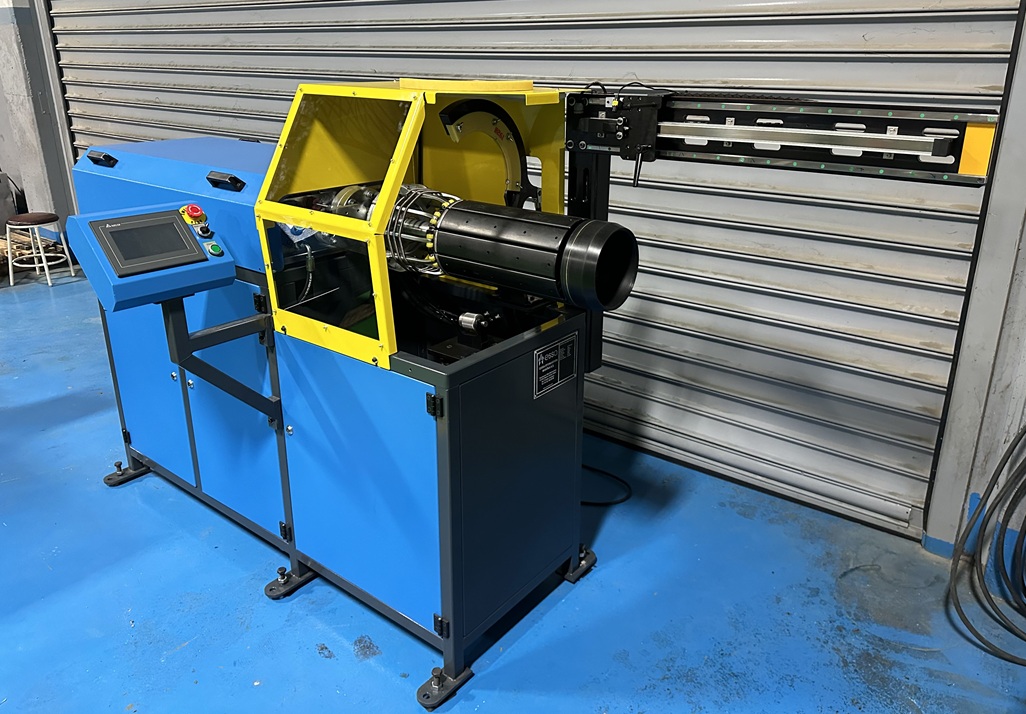

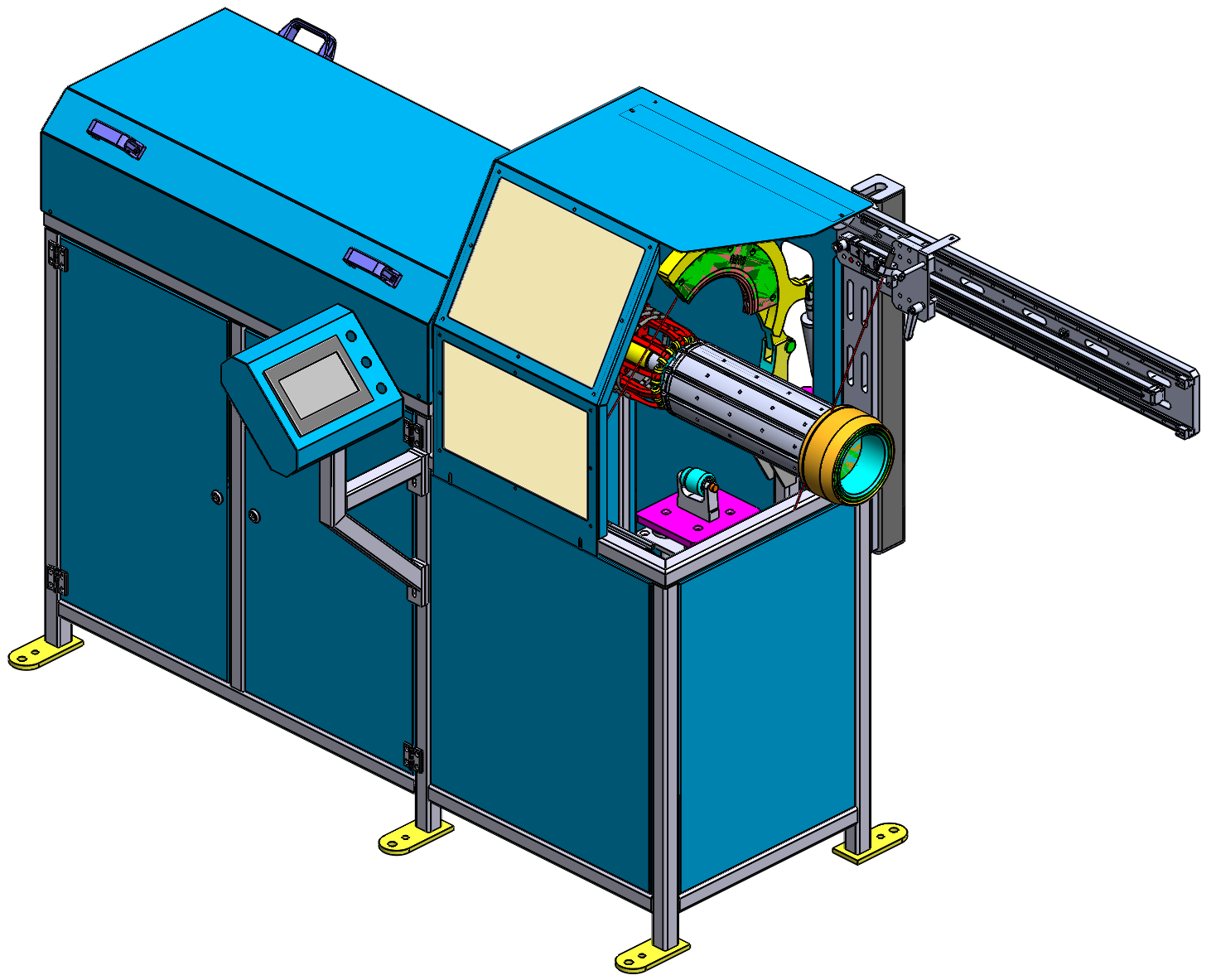

KTTM-00, blok tel çapının Ham Körük çapından küçük olduğu üretim süreçleri için özel olarak tasarlanmıştır. Blok telin doğru yerleştirilmesi ve kumaşın dönülmesi için yüksek hassasiyetli bir lazer konumlandırma sistemi kullanır. Makine, hassas ancak sağlam montaj için optimum hız ve kuvvet dengesini sağlamak üzere hem hidrolik hem de pnömatik tahrik sistemlerini entegre eder. The KTTM-00 is designed specifically for air springs requiring a turn-up process where the Bead Ring diameter is smaller than the Green Bellow. It utilizes a highly precise laser positioning system to accurately place the bead ring and execute the fabric turn-up. The machine integrates both hydraulic and pneumatic actuation systems to deliver the optimal balance of speed and force control for delicate yet firm assembly.

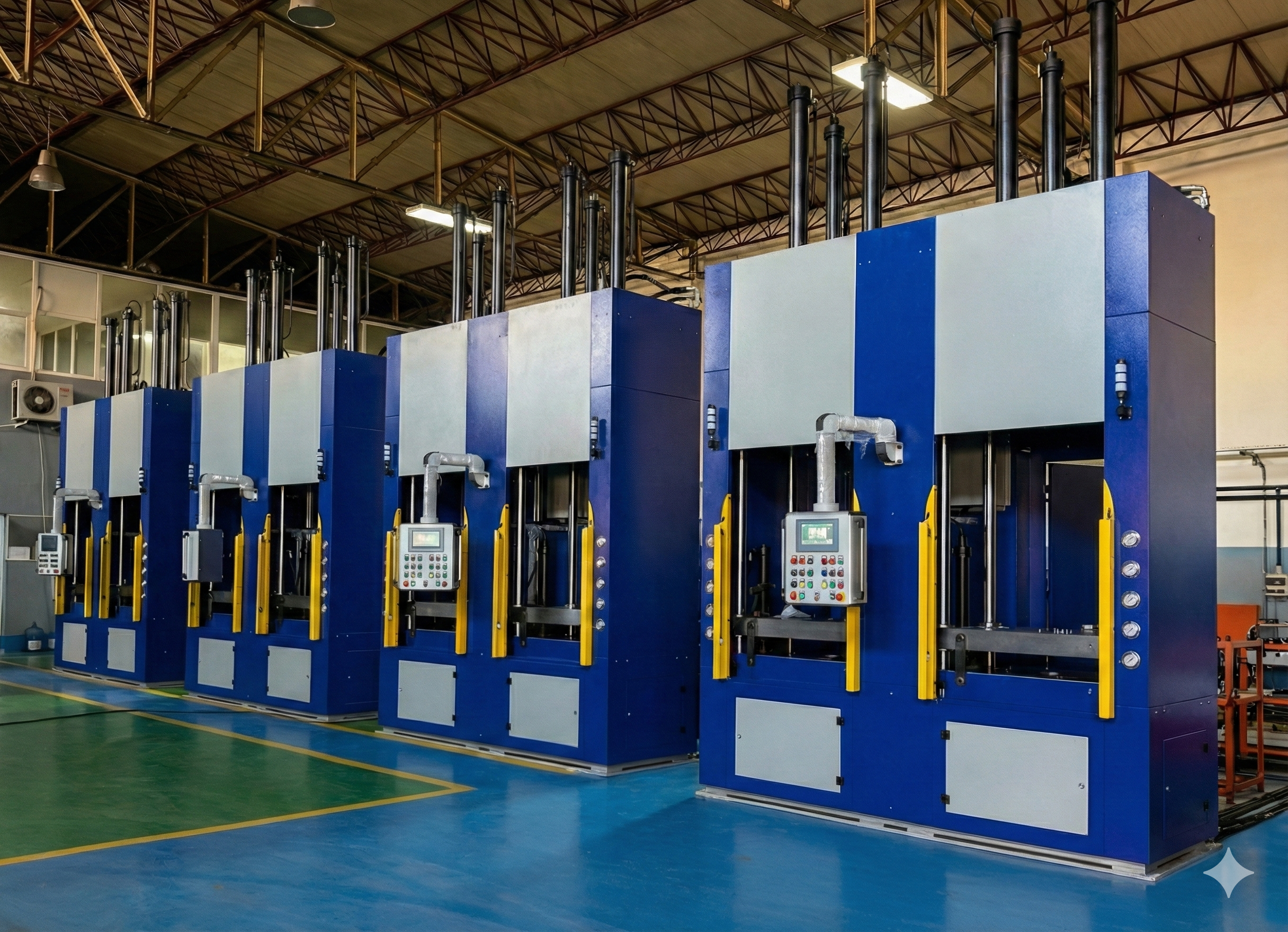

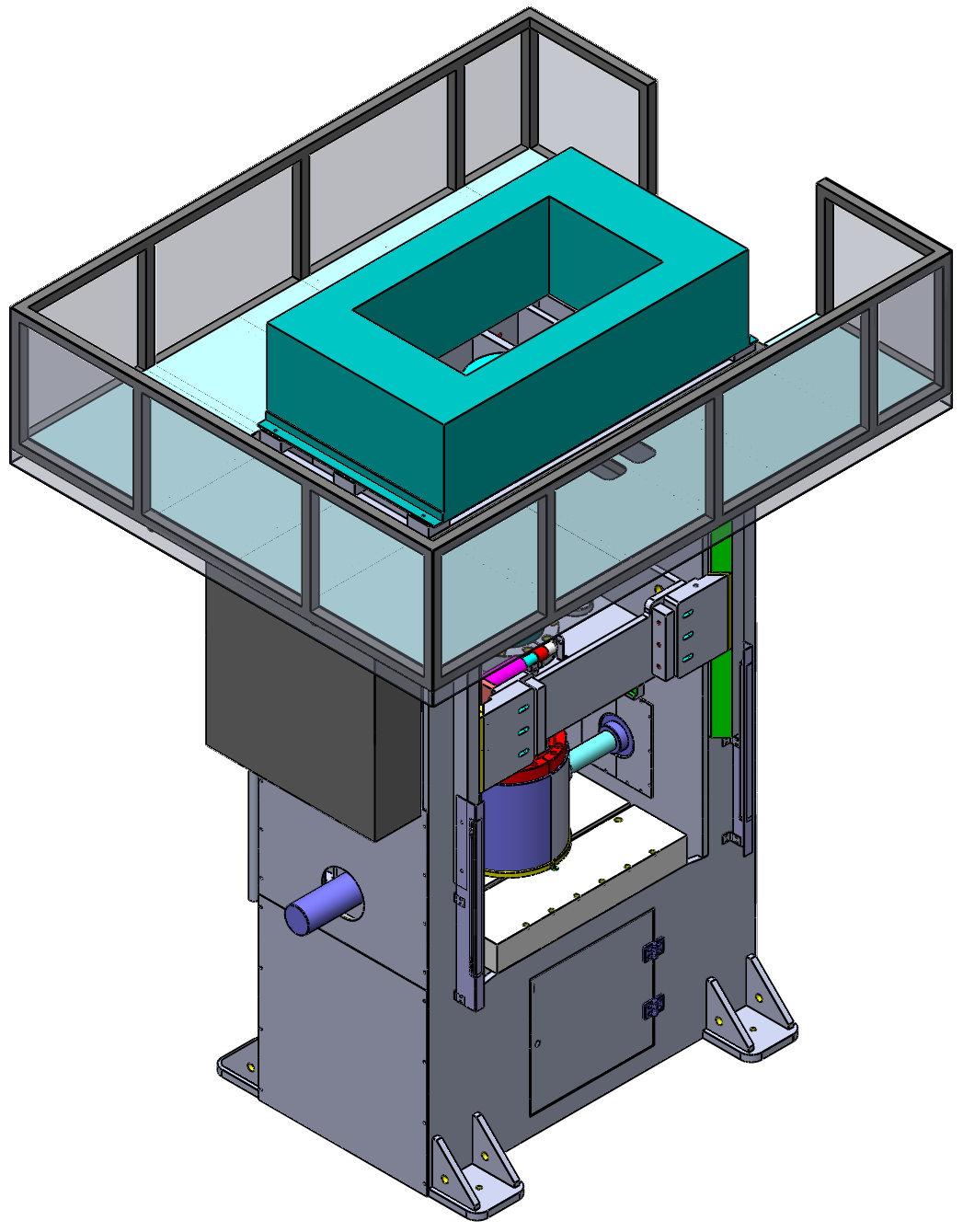

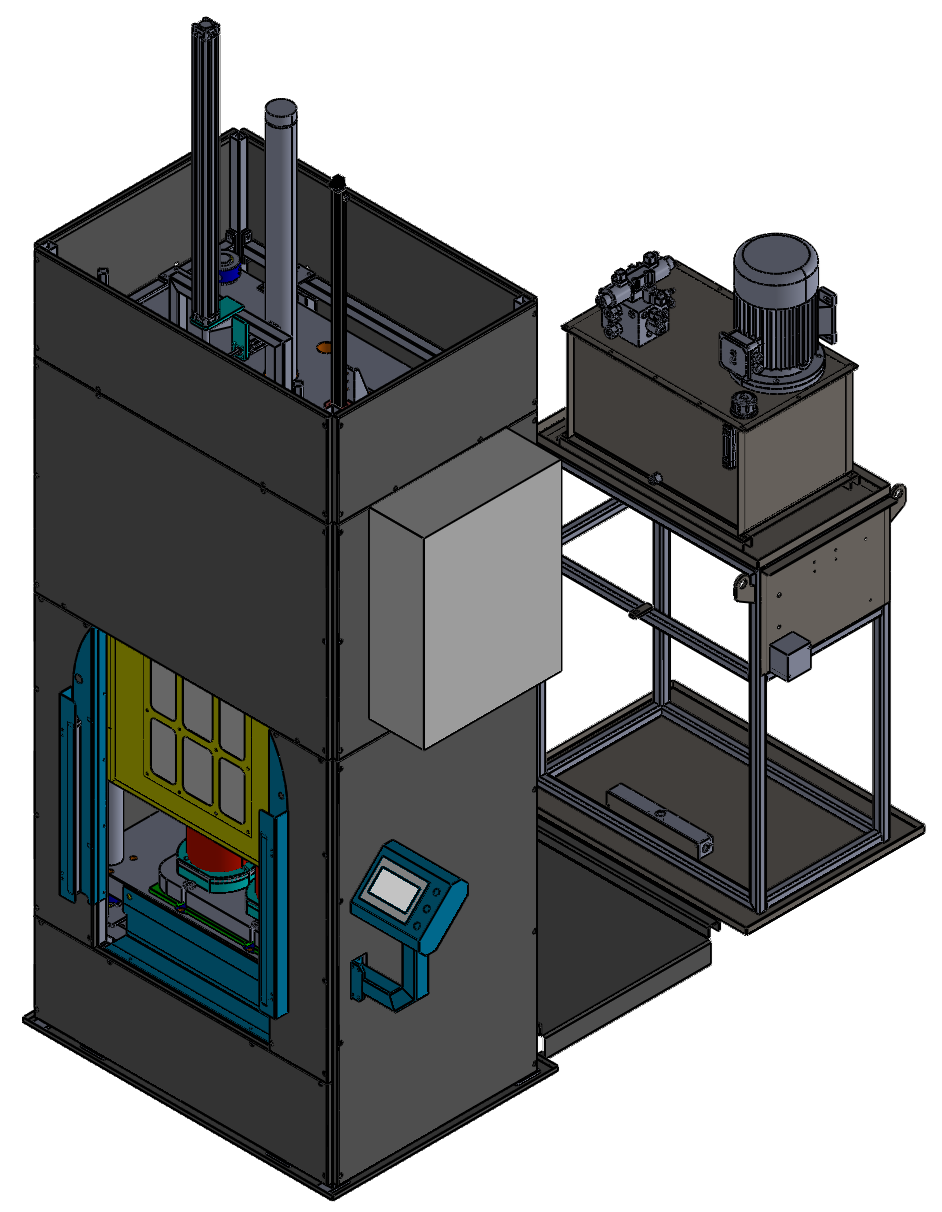

VP-00, Segmentli ve Roll tipi hava süspansiyon körükleri için optimize edilmiş dikey bir vulkanizasyon presidir. Üstün dayanıklılık için özel kendinden yağlamalı yataklama sistemine sahip 4 kolonlu bir tasarıma sahiptir. Pres, korozyon direnci için paslanmaz çelik buhar karkas grupları kullanır. ESSA tarafından geliştirilmiş otomatik kalıp merkezleme sistemi, kalıp değişimlerini kolaylaştırarak üretimde zaman kazandırır. Silindirlerin içine entegre edilmiş Balluff lineer cetveller hassas konum geri bildirimi sağlar. The VP-00 is a vertical vulcanization press optimized for Segment and Rolling Lobe air springs. It features a 4-column design with a special self-lubricating guiding system for superior durability. The press utilizes stainless steel steam carcass groups for corrosion resistance. The automatic mold centering system developed by ESSA facilitates mold changes, saving valuable production time. Balluff linear scales integrated inside the cylinders provide precise position feedback.

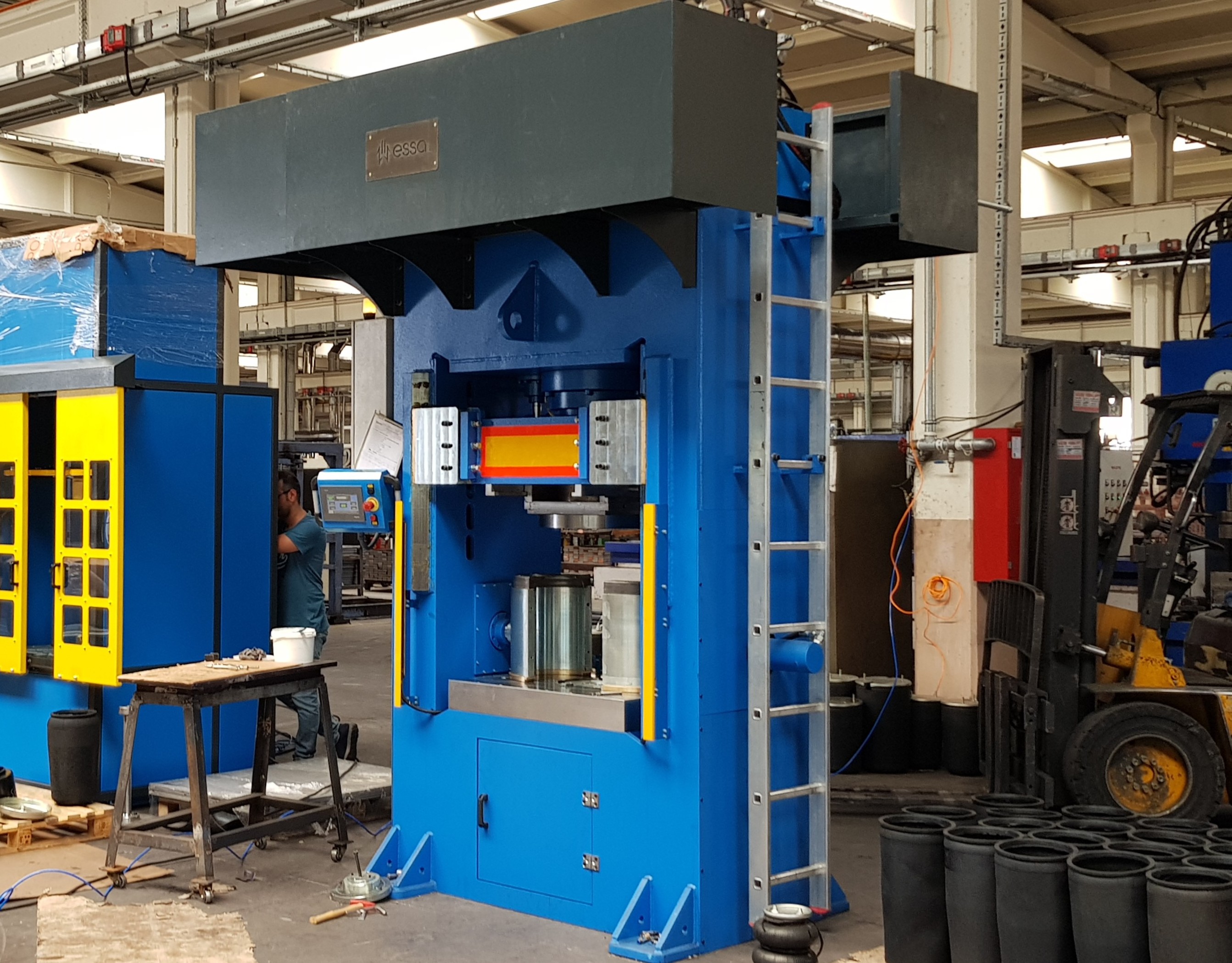

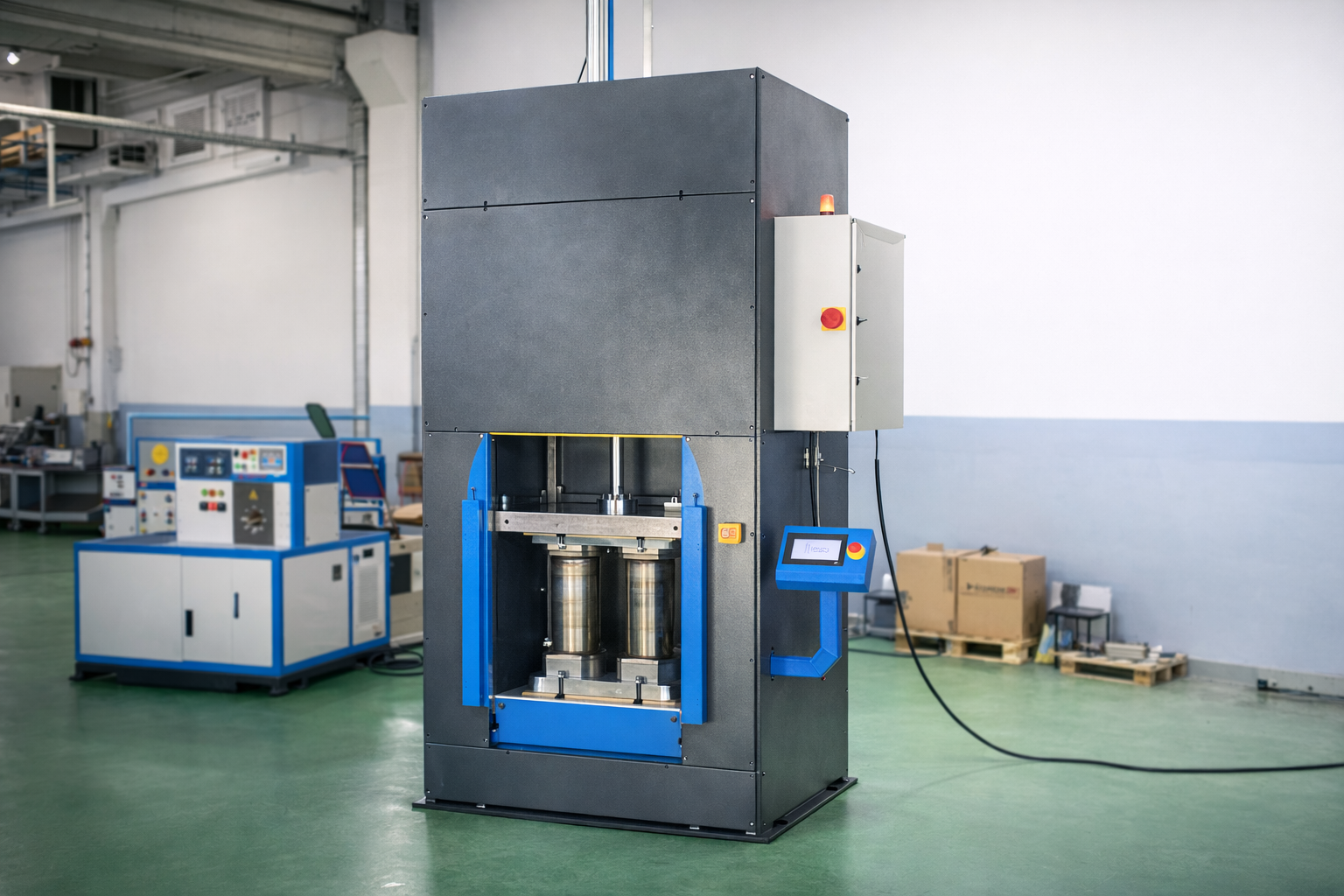

KKP-00, Katlı Körükler için kompakt bir dikey prestir. Özel segmentli kalıp tasarımı, bladdere (torbaya) olan ihtiyacı ortadan kaldırarak sarf malzemesi maliyetini düşürür. Dikey pişirme yöntemi, ürün içinde su birikmesini önler ve homojen vulkanizasyon sağlar. Otomatik reçete geçişleri için enkoder kontrolü kullanan operatör dostu bir ön şekillendirme makinesi ile senkronize çalışır. Pres, dijital cetveller aracılığıyla kolay kalıp yüksekliği ayarını destekler. The KKP-00 is a compact vertical press for Convoluted Air Springs. Its specialized segmented mold design eliminates the need for bladders, reducing consumables cost. The vertical curing method prevents water retention inside the product and ensures homogeneous vulcanization. It works in tandem with an operator-friendly pre-shaping machine that uses encoder control for auto-recipe transitions. The press supports easy mold height adjustment via digital rulers.

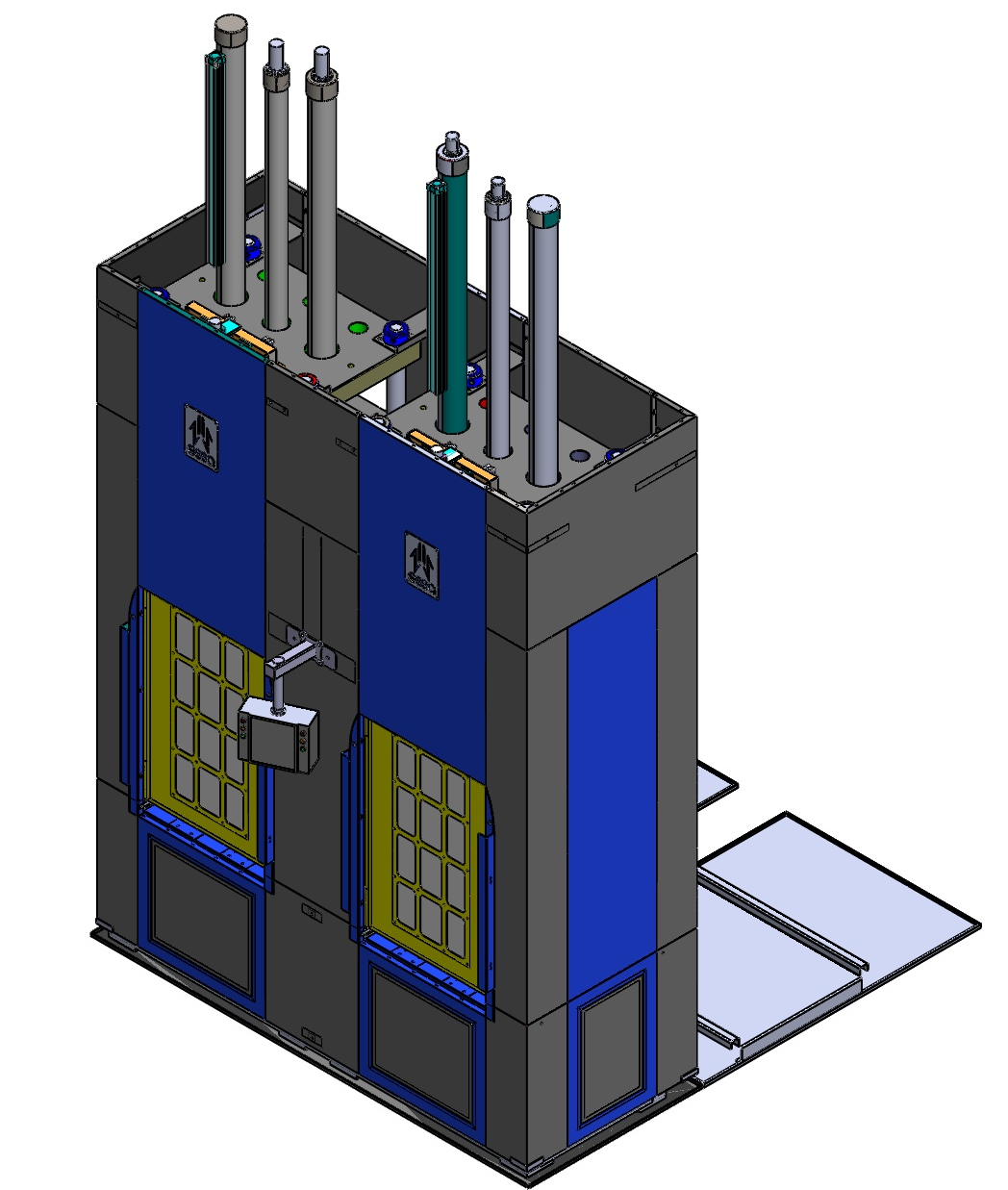

KBN-VP, Kabin Körüklerinin yüksek verimlilikle üretimi için tasarlanmıştır. Özel 4-Gözlü kalıp tasarımı, tek bir çevrimde dört ürünün aynı anda pişirilmesini sağlar. Optimize edilmiş tasarım, konvansiyonel preslere kıyasla torba (bladder) ömrünü önemli ölçüde uzatır. Aynı taban kurulumundan farklı çapların üretilmesine olanak tanıyan kolay iç kalıp değişimi için kullanıcı dostu bir sisteme sahiptir. The KBN-VP is designed for high-efficiency production of Cabin Air Springs. Its specialized 4-Cavity mold design allows four products to be cured simultaneously in a single cycle. The optimized design significantly extends bladder life compared to conventional presses. It features a user-friendly system for easy inner mold changes, allowing different diameters to be produced from the same base setup.

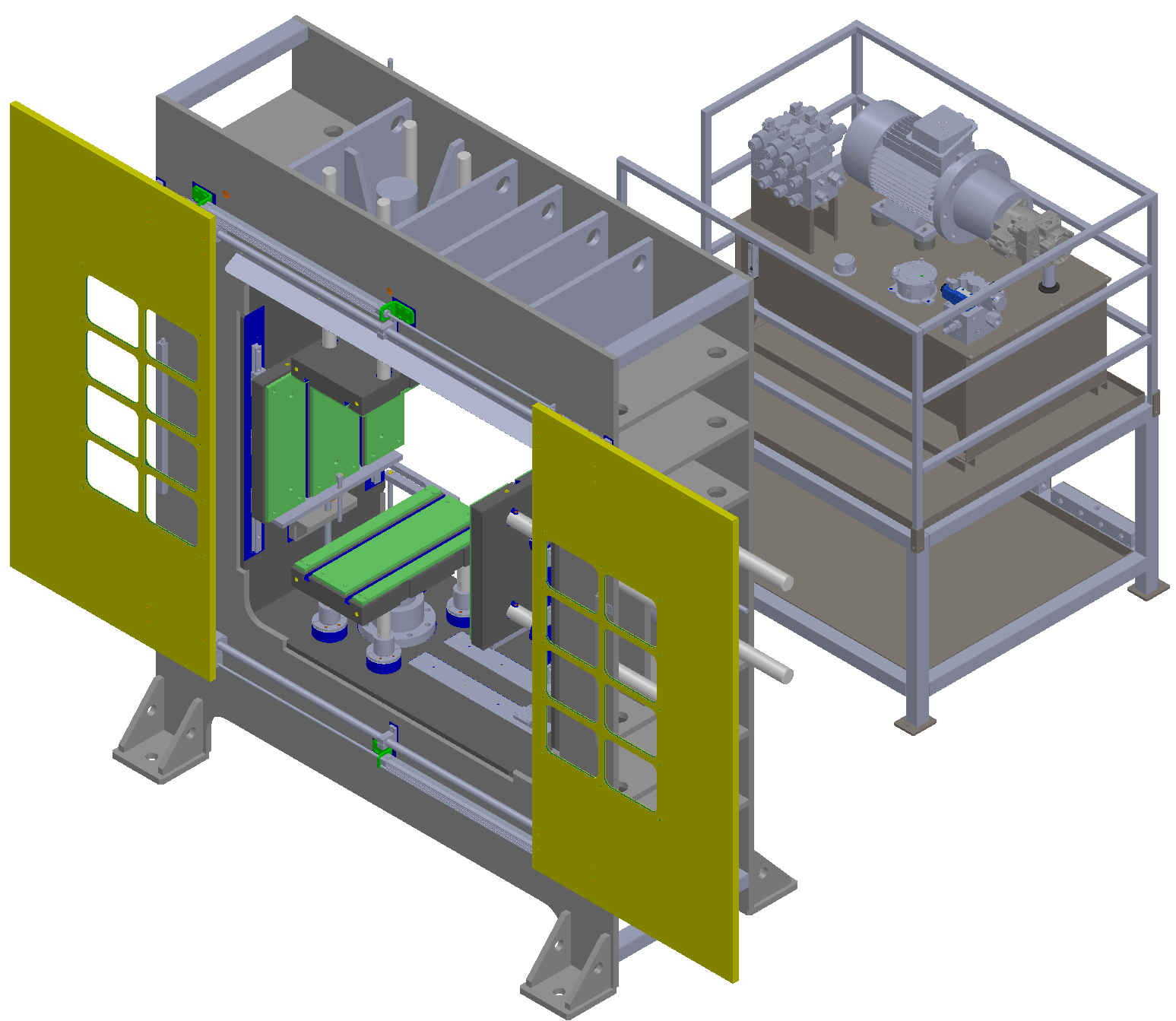

KP-00, hava süspansiyon körüklerini hava sızdırmaz şekilde kapatmak için radyal kapatma mekanizması kullanır. Önemli bir özellik, kapatma çenelerinin mükemmel daireselliğini sağlayan servo tahrikli sistemdir. Kalıp, kapatma işleminden sonra ürünün kolayca ayrılmasına izin verecek şekilde özel olarak tasarlanmıştır. Yapısal plakalar ve kolonlar, 150 tonluk yük altında esnemeyi önlemek ve tutarlı kapatma çapı sağlamak için FEA ile optimize edilmiştir. The KP-00 uses a radial crimping mechanism to seal air springs airtight. A key feature is the servo-driven system that ensures perfect circularity of the crimping plates. The mold is specially designed to allow easy separation of the product after crimping. Structural plates and columns are FEA optimized to prevent flexing under 150-ton load, ensuring consistent crimp diameter.

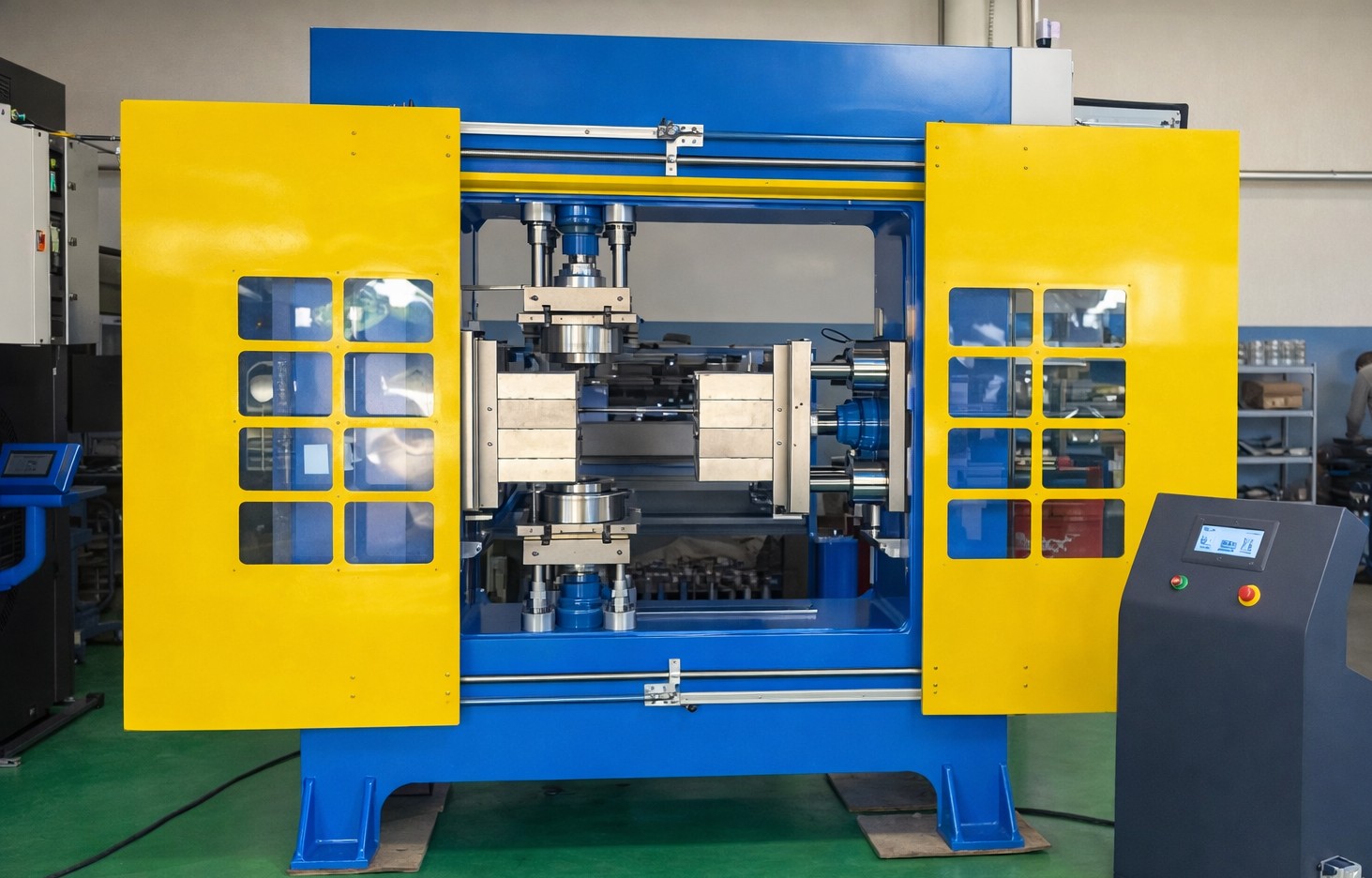

YTKP-00, katlı körüklerin HER İKİ ucunu aynı anda kapatan benzersiz bir makinedir. Dikey süreçlerde ürünün esnemesinden kaynaklanan paralellik ve dairesellik hatalarını tamamen ortadan kaldırır. %100 kalite kontrol ihtiyacını ortadan kaldırır. Operatör müdahalesi gerektirmeyen otomatik tahliye özelliğine sahiptir. The YTKP-00 is a unique machine that crimps BOTH ends of a convoluted air spring simultaneously. Conventional vertical presses crimp one side, then the other, which often leads to parallelism and circularity errors due to product flexing. This horizontal machine eliminates those errors completely, removing the need for 100% quality control checks. It features automatic ejection requiring no operator intervention.
